Schéma de ligne d’échappement de voiture : fonction, composants & guide

Est-il vraiment évident que tous les automobilistes comprennent le rôle exact de chaque composant dans une ligne d’échappement ? Pourtant, ce système ne se limite pas à l’évacuation des gaz : il agit aussi sur la qualité des émissions polluantes et la sécurité du véhicule. En maîtrisant le trajet des gaz depuis la combustion moteur, ainsi que le fonctionnement du catalyseur et des tuyaux d’échappement, on assure une meilleure réduction du bruit et un respect durable des normes anti-pollution. Après lecture, il sera possible d’identifier clairement les éléments clés et d’adopter une maintenance adaptée pour préserver la performance globale et la durabilité de la ligne.

Schéma de ligne d’échappement de voiture: éléments

La ligne d’échappement constitue l’ensemble des conduits et composants par lesquels les gaz d’échappement issus de la combustion moteur circulent jusqu’à l’extérieur du véhicule.

Elle débute au niveau du collecteur d’échappement, fixé à la culasse, qui rassemble les gaz issus de chaque cylindre. Puis elle englobe différentes parties telles que le pot catalytique (catalyseur), les tuyaux d’échappement intermédiaires, le silencieux et finit par l’échappement final.

Chaque composant a une mission spécifique : évacuer, traiter, réduire les nuisances sonores et polluantes, tout en limitant la contre-pression pour ne pas brider la performance moteur.

Parcours des gaz du moteur à l’échappement

Le trajet des gaz commence dès leur sortie des cylindres où la combustion thermique génère des gaz brûlés à haute température et pression.

Le collecteur d’échappement récupère ces gaz et les guide vers le catalyseur en un flux homogène, optimisé par son diamètre précis pour réduire la turbulence et la contre-pression inutile.

À la sortie du collecteur, les gaz passent dans le catalyseur qui neutralise plus de 90 % des substances toxiques comme les hydrocarbures imbrûlés, le monoxyde de carbone et les oxydes d’azote.

Ensuite, les gaz s’écoulent via les tuyaux d’échappement intermédiaires vers le silencieux, qui diminue le volume sonore en amortissant les ondes sonores.

Enfin, les gaz sont expulsés vers l’extérieur par l’échappement final, après avoir été refroidis et détoxifiés.

Composants clés et leurs rôles

Collecteur d’échappement

Le collecteur est le premier élément du système, fixé directement à la culasse. Il est constitué d’autant de conduits qu’il y a de cylindres, qui convergent vers un conduit unique.

Son diamètre et sa géométrie sont essentiels car ils déterminent la fluidité du trajet des gaz. Un diamètre trop petit augmente la contre-pression, freinant le moteur, tandis qu’un diamètre trop grand peut réduire la vitesse des gaz et leur évacuation efficace.

La conception du collecteur optimise donc la récupération du couple et la réponse moteur. Fabriqué souvent en inox pour résister à la chaleur et la corrosion, il doit être parfaitement aligné avec le reste de la ligne pour éviter les fuites et vibrations.

Catalyseur et filtre à particules (FAP)

Le catalyseur est le cœur du traitement antipollution : il transforme les gaz nocifs en composés moins toxiques grâce à des réactions chimiques catalysées par des métaux précieux comme la platine et le palladium. Il fonctionne dans une plage de température comprise entre 400 °C et 800 °C.

Sur les moteurs diesel modernes, s’ajoute le filtre à particules (FAP), qui retient les particules fines. Il nécessite une régénération régulière commandée par des sondes de température et de pression situées à l’entrée et la sortie du filtre.

Cette régénération brule les particules accumulées pour éviter l’encrassement. Une absence de trajets adaptés (ville, petits parcours) rend le FAP moins efficace, pouvant entraîner des messages d’erreur et une perte de puissance.

Sonde lambda et capteurs de gaz

La sonde lambda mesure la teneur en oxygène des gaz avant et après le catalyseur. Ces informations sont transmises au calculateur moteur pour ajuster le mélange air-carburant en temps réel, assurant ainsi une combustion optimale et un impact réduit sur l’environnement.

D’autres capteurs importants sont la sonde de température du FAP et la sonde de pression différentielle qui permettent de contrôler l’état du filtre à particules et de déclencher sa régénération.

La fréquence de vérification de ces capteurs est généralement annuelle. Un dysfonctionnement peut activer le voyant moteur et affecter le respect des normes anti-pollution. Ils demandent un contrôle précis pour garantir la conformité et la bonne performance de la ligne.

Silencieux et tubes intermédiaires

Les tuyaux intermédiaires transportent les gaz entre le catalyseur et le silencieux arrière. Ils doivent être exempts de corrosion, trous ou déformations, qui augmenteraient le bruit et la consommation.

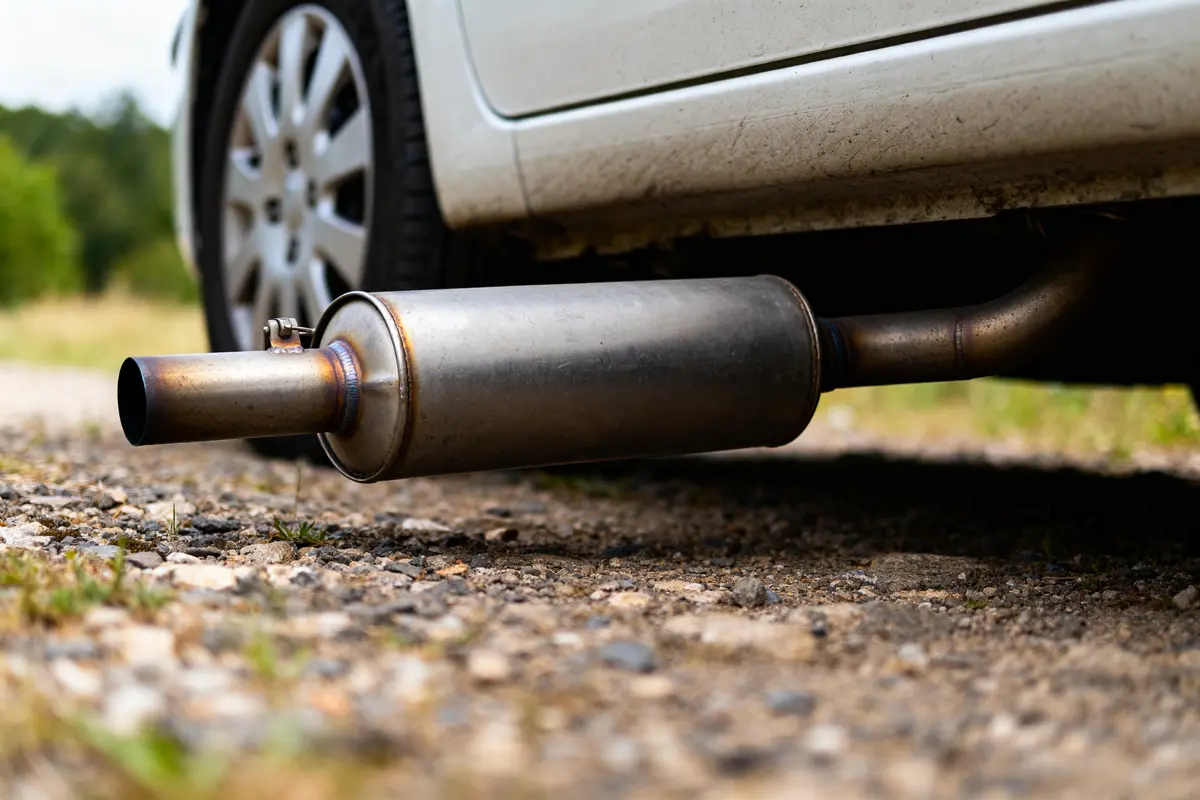

Le silencieux, situé en fin de ligne, réduit le niveau sonore par l’absorption et la détonation progressive des ondes sonores. Un silencieux percé ou rouillé peut entraîner un bruit anormal et des mauvaises odeurs.

Le montage doit assurer un alignement précis et une fixation robuste pour éviter vibrations et fuites. L’utilisation de matériaux résistants comme l’inox participe à la durabilité de la ligne dans les conditions exigeantes urbaines ou climatiques (humidité, sel hivernal notamment).

Un mot de notre part. “Choisir des composants adaptés à votre environnement et contrôler vos capteurs chaque année évite d’éventuelles contre-pressions inutiles et préserve la longévité de votre ligne d’échappement.”

Schéma de ligne d’échappement de voiture: sécurité et performance

Le système d’échappement joue un rôle crucial non seulement dans la performance moteur, mais aussi dans la sécurité et le respect des normes anti-pollution.

Un montage correct garantit l’évacuation rapide et optimale des gaz, évitant une accumulation de gaz toxiques et une surconsommation de carburant.

Chaque élément, du collecteur au silencieux, doit être fixé avec précision, utiliser des joints étanches et des matériaux résistants à la chaleur (comme l’inox). Le diamètre des tubes influence aussi la contre-pression et donc la puissance et le couple moteur.

Un diamètre mal choisi peut entraîner une perte de performance notable, un phénomène rarement traité en détails ailleurs mais fondamental pour l’efficacité du système.

Enfin, en zone urbaine et climatique humide, notamment dans les régions comme Bron ou Lyon, la ligne d’échappement subit plus rapidement corrosion et usure, ce qui nécessite une vigilance accrue sur la qualité du montage et l’entretien.

Signes d’usure et entretien recommandé

Plusieurs symptômes doivent alerter l’automobiliste sur un éventuel problème de ligne d’échappement :

• Bruits anormaux tels que cliquetis, sifflements ou grondements indiquant souvent des fissures ou des perforations.
• Odeurs d’échappement dans l’habitacle, révélant une fuite dangereuse pour la sécurité.
• Perte de puissance et surconsommation, typiques d’un catalyseur ou FAP encrassé.
• Voyant moteur allumé, souvent lié à un défaut de sonde lambda ou à une défaillance du catalyseur.
• Fumées inhabituelles, signe de problèmes liés à la combustion ou à une fuite d’échappement.

Une inspection visuelle régulière à chaque révision ou tous les 20 000 km est recommandée pour repérer la corrosion, les problèmes d’étanchéité, les supports desserrés ou les fissures. Il faut contrôler la fixation, remplacer les joints systématiquement lors de toute intervention, et être attentif à tout bruit anormal.

La régénération du FAP nécessite souvent un trajet sur voie rapide d’au moins 20 minutes à régime soutenu. L’entretien inclut aussi la vérification des capteurs et leur remplacement si défectueux pour assurer la conformité aux normes et éviter l’allumage du voyant moteur.

Avant de remplacer un composant comme le catalyseur ou les tubes, des solutions comme le nettoyage professionnel ou la soudure peuvent souvent suffire.

Quels sont les éléments-clés d’une ligne d’échappement ?

Le schéma de ligne d’échappement de voiture comprend cinq éléments principaux :

• Collecteur d’échappement : rassemble les gaz de combustion.
• Catalyseur : réduit les émissions nocives.
• Filtre à particules (pour moteurs diesel surtout) : capture les fines particules.
• Tuyaux intermédiaires : transportent les gaz entre les différents composants.
• Silencieux : diminue le bruit avant que les gaz ne sortent dans l’atmosphère.

Chaque pièce interagit avec des capteurs essentiels pour le contrôle électronique du moteur, comme la sonde lambda et les sondes de pression ou de température. Ce réseau de composants forme un système cohérent, indispensable pour la performance moteur, la sécurité et la qualité environnementale.

FAQ — schéma de ligne d’échappement de voiture

Quelles sont les parties d’une ligne d’échappement ?

Les parties d’une ligne d’échappement comprennent le collecteur d’échappement, le catalyseur, le filtre à particules (pour moteurs diesel), les tuyaux intermédiaires et le silencieux, formant un circuit complet pour évacuer et traiter les gaz brûlés.

Combien coûte le remplacement d’une ligne d’échappement ?

Le coût de remplacement d’une ligne d’échappement varie selon le modèle, les matériaux et la main d’œuvre, généralement entre quelques centaines et un millier d’euros. Le prix dépend aussi de la complexité du montage et des pièces spécifiques comme le catalyseur.

Quels sont les signes d’un problème au système d’échappement ?

Les signes d’un problème au système d’échappement incluent des bruits anormaux, des odeurs dans l’habitacle, une perte de puissance, un voyant moteur allumé et des fumées inhabituelles, signalant des fuites, un encrassement ou une défaillance des composants.

Risque de rouler sans ligne d’échappement ?

Rouler sans ligne d’échappement expose à des risques de fuite de gaz toxiques dans l’habitacle, augmentation du bruit et non-conformité légale. Cela peut également endommager le moteur et dégrader les performances du véhicule.

Quelles sont les causes fréquentes d’usure du système d’échappement ?

Les causes fréquentes d’usure du système d’échappement incluent la corrosion due à l’humidité et au sel hivernal, les fissures provoquées par vibrations, et l’encrassement du catalyseur ou du filtre à particules, nécessitant un entretien régulier.

Comment fonctionne le système antipollution dans la ligne d’échappement ?

Le système antipollution fonctionne grâce au catalyseur qui transforme les gaz toxiques en composés moins nocifs, et au filtre à particules qui retient les particules fines. Des capteurs mesurent les gaz pour ajuster le mélange carburant et optimiser la combustion.
